(VTr.131.N) Латунный никелированный трехсторонний фитинг (тройник), равнопроходной. Резьба – наружная, цилиндрическая трубная по ГОСТу 6357 (ISO 228, EN 10226)

(VTr.131.N) Латунный никелированный трехсторонний фитинг (тройник), равнопроходной. Резьба – наружная, цилиндрическая трубная по ГОСТу 6357 (ISO 228, EN 10226).

(VTr.270.N) Соединительная муфта с внутренней резьбой. Изготовлена методом объемного горячего объемного прессования из сантехнической латуни марки CW617N (европейский стандарт EN12165) с гальваническим нанесением никелевого покрытия. Цилиндрическая трубная резьба муфты совместима также с наружной конической по ГОСТ 6211 (ISO R7). Максимальное избыточное давление применения фитинга определяется максимальной температурой рабочей среды, типоразмером изделия (условным диаметром до/более 1”): при 120 °С – 40/25, 200 – 3,0/2,7, 250 – 2,7/1,7 бар.

(VTr.090.N) Угловой латунный никелированный фитинг. Резьба – внутренняя/внутренняя, цилиндрическая трубная по ГОСТу 6357 (ISO 228, EN 10226), совместимая также с наружной конической резьбой по ГОСТу 6211 (ISO R7).

(VTr.093.N) Угловой латунный никелированный фитинг. Резьба – наружная/наружная, цилиндрическая трубная по ГОСТу 6357 (ISO 228, EN 10226).

VTr.760.N) Латунный никелированный четырехсторонний фитинг, равнопроходной. Резьба – внутренняя, цилиндрическая трубная по ГОСТу 6357 (ISO 228, EN 10226), совместимая также с наружной конической трубной резьбой по ГОСТу 6211 (ISO R7).

(VTr.661.N) Латунный резьбовой фитинг – двухплоскостная крестовина. Разработан для применения в квартир¬ных водопроводных узлах. Крестовина заменяет собой коллектор на три выхода, значительно сокращая монтажные га-бариты узла. Резьба – наружная, 1/2'.

(VTr.340.N) Латунная никелированная разъемная муфта. Резьба – внутренняя/внутренняя, цилиндрическая трубная по ГОСТу 6357 (ISO 228, EN 10226), совместима также с наружной конической трубной резьбой по ГОСТу 6211 (ISO R7). Соединение частей муфты осуществляется с помощью накидной гайки. Уплотнительное кольцо выполнено из синтетического каучука EPDM. Гайку следует накручивать с приложением момента не более 30 H•м.

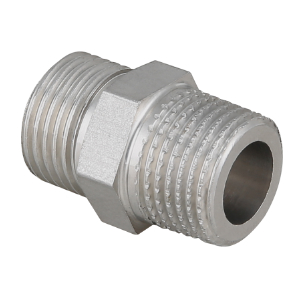

(VTi.582.I) Ниппель из нержавеющей стали в составе системы VT.INOX-PRESS предназначен для соединения элементов с внутренней резьбой равного диаметра. Резьба одного патрубка имеет насечки – для эффективного удержания уплотняющего материала. Шестигранный – под гаечный ключ – участок корпуса облегчает монтаж соединения. Материалом изделия служит сталь марки AISI 304, устойчивая к коррозии, химическому и термическому воздействию. Область рекомендуемого применения фитингов VT.INOX-PRESS чрезвычайно широка, однако исключает трубопроводы жидких углеводородов и хлороводородных растворов.
