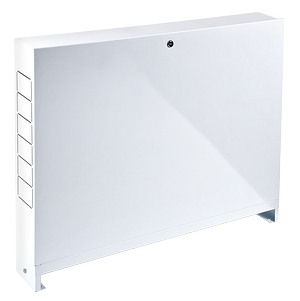

(VTc.541.D) Пристраиваемые коллекторные шкафы (распределительные шкафы) VALTEC VTc.541.D предназначены для размещения в них коллекторов и коллекторных блоков систем внутреннего водопровода и отопления, а также смесительных узлов для водяного теплого пола VT.COMBI и VT.DUAL. Установка шкафа – пристенная. Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности. В боковых стенках корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединяемых трубопроводов. Выдвижные ножки дают возможность регулировать высоту шкафа от 661 до 691 мм. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование. Глубина шкафов VTc.541.D – 135 мм. Ширина предлагаемых моделей: ШРНГ 3 – 704, ШРНГ 4 – 854, ШРНГ 5 – 1004, ШРНГ 6 – 1154, ШРНГ 7 – 1304 мм.

(VTc.541.0) Пристраиваемые коллекторные шкафы (распределительные шкафы) VALTEC VTc.541 предназначены для размещения в них коллекторов и коллекторных блоков систем внутреннего водопровода и отопления. Установка шкафа – пристенная. Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности. В боковых стенках корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединяемых трубопроводов. Выдвижные ножки дают возможность регулировать высоту шкафа от 651 до 691 мм. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование. Глубина шкафов VTc.541 – 120 мм. Ширина предлагаемых моделей: ШРН 1 – 454, ШРН 2 – 554, ШРН 3 – 704, ШРН 4 – 854, ШРН 5 – 1004, ШРН 6 – 1154,

(VTc.540.0) Встраиваемые коллекторные шкафы (распределительные шкафы) VALTEC VTc.540 предназначены для размещения в них коллекторов и коллекторных блоков систем внутреннего водопровода и отопления, а также смесительных узлов для водяного теплого пола VT.COMBI и VT.DUAL. Монтаж шкафа осуществляется в стенной нише. Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности. В боковых стенках корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединяемых трубопроводов. Выдвижные ножки дают возможность регулировать высоту шкафа от 670 до 760 мм. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование. Встраиваемые коллекторные шкафы VTc.540 оснащены выдвижной рамкой, которая позволяет регулировать глубину установки от 125 до 195 мм, и могут закрепляться в нише с помощью отгибных фиксаторов. Ширина предлагаемых моделей: ШРВ 1 – 494, ШРВ 2 – 594, ШРВ 3 – 744, ШРВ 4 – 894, ШРВ 5 – 1044, ШРВ 6 – 1194, ШРВ 7 – 1344 мм.

(VTc.712.NE) Латунный никелированный пресс-фитинг с переходом на резьбовое соединение с помощью накидной гайки. Предназначен для подключения металлопластиковой трубы или полиэтиленовой трубы размером 16 х 2 мм к коллекторам и коллекторным блокам VALTEC VTc.500.NE, VTc.560.NE, VTc.594.EMNX, VTc.596.EMNX, а также радиаторным клапанам и узлам подключения VT.225.K, VT.249.K, VT.022, VT.025, VT.345.K. Резьбовое присоединение – стандарта «евроконус», 3/4". Уплотнение штуцера со стороны накидной гайки – с помощью двух колец из синтетического каучука EPDM. Рассчитан на применение в системах с максимальной рабочей температурой 110 °C и давлением до 10 бар.

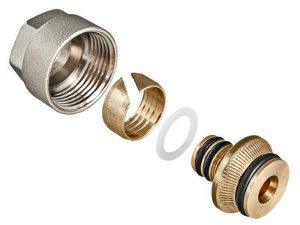

(VT.4420.NE) Латунный фитинг с накидной гайкой и обжимным кольцом для подключения металлополимерной трубы к коллектору VALTEC с выходами диаметром 3/4", стандарт соединения – «евроконус».

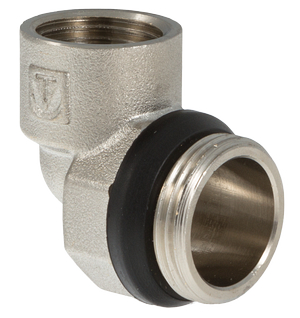

VTc.531.N) Латунный никелированный резьбовой фитинг – коллекторный отвод (угольник). Предназначен для присоединения к распределительному коллектору воздухоотводчика. Применяется вместо коллекторного тройника в случае, если присоединения других устройств не требуется. Резьба – наружная/внутренняя.

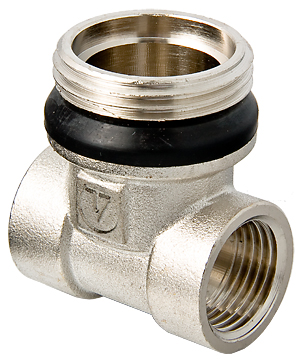

(VTc.530.N) Данный тройник обеспечивает присоединение к распределительному коллектору воздухоотводчика и дренажного крана или других элементов – термометра, манометра, выносного датчика термостата, соединительной трубки и т.д. Изготовлен из качественной сантехнической латуни марки CW617N (европейский стандарт ЕN 12165). Материал уплотнительного кольца – синтетический каучук EPDM. Неиспользуемое отверстие закрывается резьбовой пробкой. Рабочая температура – до 110 °С, давление – до 16 бар. Применяется в коллекторных узлах водяного теплого пола.

(VT.AC670.0) Ключ для коллекторных фитингов – инструмент, значительно облегчающий подключение трубных петель к коллекторам, особенно необходимый монтажникам систем водяного теплого пола, которым часто приходится монтировать оборудование в стесненном пространстве распределительного шкафа. Головки ключа имеют разрезы, через которые удобно продеть присоединенную трубу, предварительно наживив накидную гайку соединителя на отвод коллектора. Конфигурация головки позволяет плотно охватить гайку и произвести ее затяжку. Ключ – двухсторонний, обеспечивает монтаж/демонтаж фитингов стандартов «конус» (1/2”), «евроконус» (3/4”).

(VT.AC671.0) Ключ для сдвоенного ниппеля требуется при сборке арматурных групп напольного отопления, прочих климатических систем – для соединения коллекторных блоков между собой, с насосно-смесительными узлами, байпасами, монтажа модулей VARIMIX. Форма, толщина инструмента специально сконструированы под эффективное выполнение данных операций.Сдвоенный ниппель VALTEC содержит латунные никелированные патрубки, свободно проворачивающиеся относительно друг друга. Инструмент – двухсторонний, для фитингов условным диаметром 1, 1 1/4".
