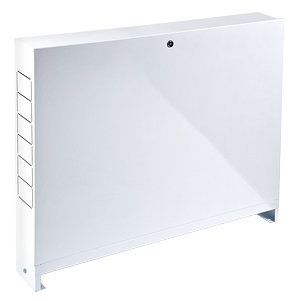

(VTc.541.0) Пристраиваемые коллекторные шкафы (распределительные шкафы) VALTEC VTc.541 предназначены для размещения в них коллекторов и коллекторных блоков систем внутреннего водопровода и отопления. Установка шкафа – пристенная. Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности. В боковых стенках корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединяемых трубопроводов. Выдвижные ножки дают возможность регулировать высоту шкафа от 651 до 691 мм. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование. Глубина шкафов VTc.541 – 120 мм. Ширина предлагаемых моделей: ШРН 1 – 454, ШРН 2 – 554, ШРН 3 – 704, ШРН 4 – 854, ШРН 5 – 1004, ШРН 6 – 1154,

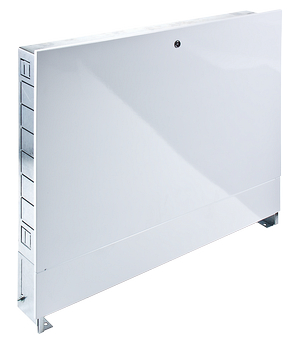

(VTc.540.0) Встраиваемые коллекторные шкафы (распределительные шкафы) VALTEC VTc.540 предназначены для размещения в них коллекторов и коллекторных блоков систем внутреннего водопровода и отопления, а также смесительных узлов для водяного теплого пола VT.COMBI и VT.DUAL. Монтаж шкафа осуществляется в стенной нише. Детали шкафов коллекторных VALTEC выполнены из оцинкованной стали. Лицевые поверхности окрашены порошковой эмалью цвета RAL 9016 с предварительной фосфатной подготовкой поверхности. В боковых стенках корпуса выполнена перфорация, сегменты которой удаляются в месте, удобном для пропуска присоединяемых трубопроводов. Выдвижные ножки дают возможность регулировать высоту шкафа от 670 до 760 мм. Ножки имеют отверстия для крепления шкафа к полу. Откидная дверца имеет замок, защищающий установленное в шкафу оборудование от несанкционированного доступа. Внутри шкафа установлены передвижные монтажные рейки, к которым крепится оборудование. Встраиваемые коллекторные шкафы VTc.540 оснащены выдвижной рамкой, которая позволяет регулировать глубину установки от 125 до 195 мм, и могут закрепляться в нише с помощью отгибных фиксаторов. Ширина предлагаемых моделей: ШРВ 1 – 494, ШРВ 2 – 594, ШРВ 3 – 744, ШРВ 4 – 894, ШРВ 5 – 1044, ШРВ 6 – 1194, ШРВ 7 – 1344 мм.

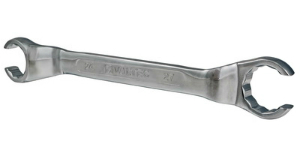

(VT.AC670.0) Ключ для коллекторных фитингов – инструмент, значительно облегчающий подключение трубных петель к коллекторам, особенно необходимый монтажникам систем водяного теплого пола, которым часто приходится монтировать оборудование в стесненном пространстве распределительного шкафа. Головки ключа имеют разрезы, через которые удобно продеть присоединенную трубу, предварительно наживив накидную гайку соединителя на отвод коллектора. Конфигурация головки позволяет плотно охватить гайку и произвести ее затяжку. Ключ – двухсторонний, обеспечивает монтаж/демонтаж фитингов стандартов «конус» (1/2”), «евроконус» (3/4”).

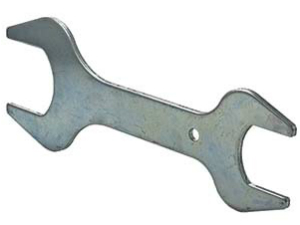

(VT.AC671.0) Ключ для сдвоенного ниппеля требуется при сборке арматурных групп напольного отопления, прочих климатических систем – для соединения коллекторных блоков между собой, с насосно-смесительными узлами, байпасами, монтажа модулей VARIMIX. Форма, толщина инструмента специально сконструированы под эффективное выполнение данных операций.Сдвоенный ниппель VALTEC содержит латунные никелированные патрубки, свободно проворачивающиеся относительно друг друга. Инструмент – двухсторонний, для фитингов условным диаметром 1, 1 1/4".

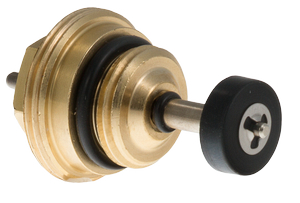

(VT.VTC30.N) Запорный клапан для коллекторных блоков VTc.594 и VTc.596. Предназначен для плавного перекрытия потока теплоносителя в петлях теплого пола и радиаторного отопления. Управлять клапаном можно вручную или автоматически – с помощью сервопривода (приобретается отдельно).

(VT.AC674) Пластиковый расходомер (ротаметр) для коллекторных блоков VTc 596. Предназначен для индикации и регулировки расхода теплоносителя в присоединенных контурах напольного или радиаторного отопления при наладке (гидравлической балансировке) системы. Шкала прозрачной колбы отградуирована в диапазоне расхода от 0,5 до 5,0 л/мин. Текущее значение расхода определяется по положению индикаторной шайбы. Расходомер можно разобрать и прочистить при загрязнении.

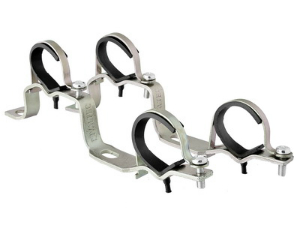

VTc.130.N) Кронштейны для крепления пары (подающий и обратный) коллекторов к несущей конструкции (стене или коллекторному шкафу). Состоят из крепежной планки, выполненной из стальной анодированной полосы толщиной 3 мм, к которой винтами крепятся два стальных никелированных хомута толщиной 1 мм. В хомуты вставлены прокладки из эластомера, служащие тепло- и виброзащитой и предохраняющие коллекторы от механических повреждений. Кронштейны обеспечивают разнос коллекторов по высоте на 115 мм (между осями) и на 32 мм по глубине.

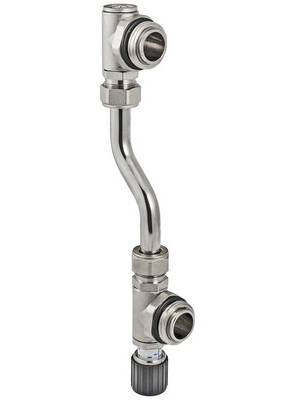

(VT.0666.0) Коллекторный байпас «замыкает» поток теплоносителя напольного, радиаторного отопления, другой климатической системы, направляя жидкость к обратному коллектору, когда расход через греющие петли становится ниже заданного значения. Это защищает циркуляционный насос от работы «на закрытую задвижку», сохраняет гидравлические характеристики системы, циркуляцию при перекрытии коллекторных петель. Действие байпаса основано на применении перепускного клапана. Место установки тупикового байпаса – противоположная относительно точек подключения сторона коллекторного узла. Материал корпуса – латунь марки CW617N, перепускной трубки – медь, уплотнений – EPDM. Гальванопокрытие – никелирование. Изделие применимо при температуре не выше 120 °C, давлении до 10 бар.
