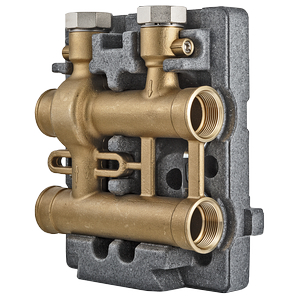

(VT.VAR30.G) Модули быстрого монтажа VARIMIX – продуманные конструкторами, компактно собранные и теплоизолированные в заводских условиях арматурные узлы. Их применение позволяет до минимума сократить время проектирования и монтажа системы теплоснабжения коттеджа, таунхауса, небольшого коммерческого объекта и т.д., избежать проектных и монтажных ошибок. При этом стоимость готового модуля ниже стоимости аналогичного по составу набора элементов, приобретаемых по отдельности. В системе VARIMIX модули VT VAR 30 служат для распределения теплоносителя к насосным группам и насосно-смесительным узлам отопительных контуров (к каждому модулю присоединяется один контур). Коллекторные модули могут последовательно соединяться между собой в блоки. Материал трубопроводов модуля – бронза марки OTS 60PB2 (EN 1982-00). Модули комплектуются встроенными шаровыми кранами (на отводах), теплоизоляцией из пенополистирола, средствами крепежа и полусгонами с накидными гайками для подключения насосных групп и насосно-смесительных узлов. Сборка коллекторов между собой и с гидравлическим разделителем VT VAR 00 (его применение рекомендуется VALTEC) осуществляется с помощью сдвоенного резьбового ниппеля VT 606 (диаметр – 1 1/4"). Условный диаметр отходящих патрубков – 32 мм. Максимальная тепловая мощность присоединенной системы – 104 кВт (при ?t = 20 °С).

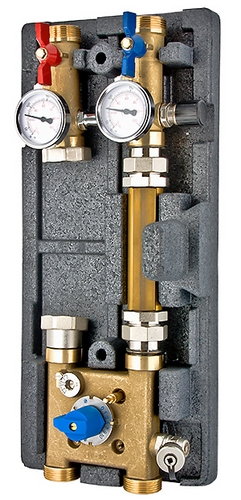

(VT.VAR20.G) Модули быстрого монтажа VARIMIX – продуманные конструкторами, компактно собранные и теплоизолированные в заводских условиях арматурные узлы. Их применение позволяет до минимума сократить время проектирования и монтажа системы теплоснабжения коттеджа, таунхауса, небольшого коммерческого объекта и т.д., избежать проектных и монтажных ошибок. При этом стоимость готового модуля ниже стоимости аналогичного по составу набора элементов, приобретаемых по отдельности. Насосный модуль VAR 20 предназначен для присоединения к коллекторному модулю VAR 30 контуров с температурой, пониженной по отношению к котловому контуру. Заданная температура теплоносителя в контуре поддерживается с помощью входящих в состав узла байпаса с балансировочным клапаном и трехходового смесительного клапана. Для защиты циркуляционного насоса от работы «на закрытую задвижку», а также для сохранения гидравлической устойчивости системы в целом в модуле предусмотрен байпас с регулируемым перепускным клапаном. Линии подачи и «обратки» оснащены поворотными дренажными кранами, стрелочными термометрами, ручными воздухоотводчиками. На выходе подающего трубопровода установлен шаровой кран, в возвратной линии – обратный клапан. Модуль снабжен также теплоизоляцией из пенополистирола и средствами крепежа. Насос заказывается отдельно, в зависимости от гидравлических характеристик подсоединяемого контура. Монтажная длина насоса – 180 мм. Материал трубопроводов модуля – бронза марки OTS 60PB2 (EN 1982-00), арматуры – латунь CW16N или CW614N. Условный диаметр трубопроводов – 32 мм. Соединение с трубами обслуживаемого контура – с помощью наружной резьбы G 1 1/4". Максимальная тепловая мощность присоединенной системы – 42 кВт (при ?t = 20 °С).

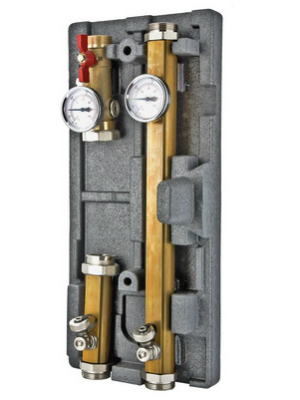

(VT.VAR10.G) Назначение насосного модуля VT.VAR10 в системе групп быстрого монтажа VARIMIX – подключение высокотемпературного контура (радиаторного отопления, бойлера) к коллекторному модулю VT.VAR 30, обеспечение его работы. Входы модуля оборудованы дренажными кранами, ручными воздухоотводчиками, термометрами. Линия подачи оснащена также шаровым краном, «обратка» – обратным клапаном. Модуль комплектуется пенополистирольной теплоизоляцией черного цвета, крепежными кронштейнами из оцинкованной стали. Насос подбирается под гидравлические характеристики подключаемого контура, приобретается дополнительно (длина насоса – 180 мм). Трубопроводы модуля выполнены из бронзы марки OTS 60PB2. Резьба присоединительных патрубков – наружная, 1 1/4". Материал уплотнений – пероксидный EPDM. Максимальная рабочая температура – 120 °С, давление – 10 бар.

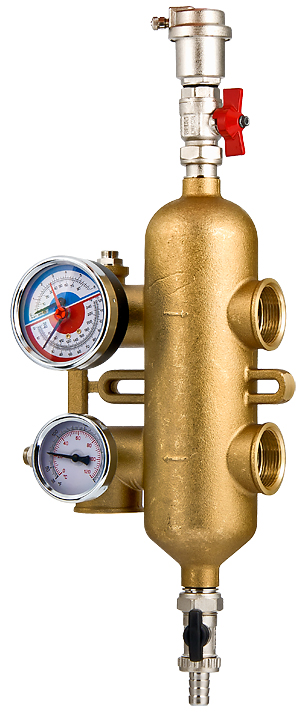

(VT.VAR00.G) Входящий в систему модулей быстрого монтажа VARIMIX гидравлический разделитель (гидравлическая стрелка) – устройство, позволяющее просто и эффективно разделить и гидравлически увязать между собой контуры источника и потребления тепла (при использовании в обвязке котельной). Корпус гидрострелки изготовлен из бронзы марки OTS 60PB2 (EN 1982-00). Материал уплотнений – пероксидный EPDM. В комплект входят автоматический воздухоотводчик, шаровые краны – присоединения воздухоотводчика и дренажный, измерительные приборы – термоманометр, термометр, стальные кронштейны для настенного крепления модуля. Предусмотрены два закрытых пробками гнезда погружных датчиков температуры (штуцеры). Гидрострелка предназначена для систем тепловой мощностью не выше 104 кВт (Δt = 20 °С)
