(VT.0667T.0) Байпасы VALTEC с перепускным клапаном применяются совместно с коллекторными блоками VTc 594 EMNX и 596 EMNX для перенаправления потока теплоносителя к обратному коллектору в случае, когда расход через коллекторные петли уменьшается ниже заданного значения. Это позволяет сохранять гидравлические характеристики системы независимо от положения органов управления коллекторных петель (ручные, термостатические клапаны и др.), защитить насос от работы «на закрытую задвижку». Байпас VT.0667T – проходной (монтируется перед коллекторным узлом), комбинируется с погружным термометром VT 0617. Детали его корпуса выполнены горячим прессованием из латуни марки CW16N, никелированы, перепускная трубка – медная, никелированная. Материал уплотнений – эластомер EPDM. Максимальная рабочая температура теплоносителя – 120 °C, номинальное рабочее давление – 10 бар.

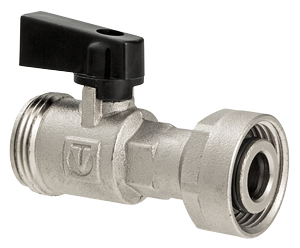

3(VTc.720.NE) Латунный никелированный шаровой кран для установки на распределительные коллекторы. Стандарт присоединения – «евроконус»; резьба – внутренняя/наружная. Изделие подойдет для оснащения коллектора VTc.500.NE (преимуществом такого решения будет возможность замены отдельно взятого запорного элемента без замены всего коллектора), а также коллекторов и коллекторных групп VTc.560.NE, VTc.594, VTc.596. В последних трех случаях оснащение коллекторным краном выходов с настроечными (регулировочными) клапанами позволяет перекрывать потоки, не сбивая настроек. Трубы коллекторных петель можно присоединить к крану для коллекторов с помощью типовых фитингов стандарта «евроконус» (VT.4410, VT.4420, VT.4430, VTc.712.E).

(VT.4615.0) Тройник с термометром предназначен для контроля температуры теплоносителя в трубопроводных петлях теплого пола или другой системы. Подключение к коллектору – по стандарту «евроконус» (имеется накидная гайка), резьба для присоединения трубопровода – наружная, 3/4". Тройник выполнен из латуни марки CW617N, никелирован; материал уплотнений – синтетический каучук EPDM. Может устанавливаться как на падающий, так и на обратный коллектор. Укомплектован механическим термометром VT 0617 (погрешность измерений – 3 %, диапазон шкалы – от 0 до 120 °C). Максимальная рабочая температура теплоносителя – 120 °C, максимальное рабочее давление – 10 бар.

(VT.FLC15.0) Расходомер (другое название – ротаметр) обеспечивает возможность визуально контролировать расход теплоносителя в присоединенных к коллектору петлях. Это облегчает наладку водяного теплого пола, радиаторного отопления с горизонтальной разводкой, прочих многоконтурных систем с рабочей температурой до 90 °C. Правильное направление потока жидкости указано на корпусе расходомера стрелкой. В установке напольного обогрева прибор монтируется на отводы обратного коллектора. При использовании совместно с коллекторным блокам VTc.594 гидравлическая настройка системы осуществляется встроенными регулировочными клапанами при помощи ключа SW5. Шкала расходомера отградуирована в диапазоне 1–4 л/мин. Материалы изделия: латунь CW617N (корпус), полипропилен (поплавок), прозрачный поликарбонат (трубка со шкалой), нержавеющая сталь (пружина). Номинальное давление – 10 бар. Присоединение расходомера – «евроконус», накидная гайка/наружная резьба.

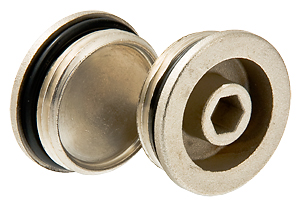

(VT.0600.0) Латунная никелированная пробка c наружной резьбой, используемая для закрытия неиспользуемого присоединительного отверстия коллектора с условным диаметром 1". Головка – шестигранной формы, под гаечный ключ. Уплотнение – кольцо из синтетического каучука EPDM.

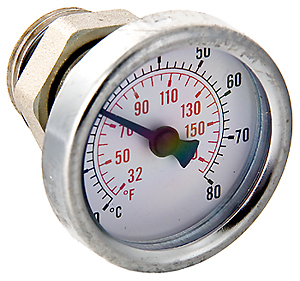

VT.0617.0) Термометр погружной предназначен для контроля текущей температуры теплоносителя в контурах теплого пола (место установки – коллекторные блоки, насосно-смесительные узлы), других систем водяного отопления либо охлаждения. Диапазон значений измеряемой величины – 0–120 °C. Класс точности прибора – 2. Диаметр циферблата – 41 мм. Материал корпуса термометра – оцинкованная сталь. Термометр имеет тыльное подключение, комплектуется выполненной из латуни CW614N погружной гильзой с наружной присоединительной резьбой 1/2" и уплотнением из EPDM, монтируемой с помощью гаечного ключа. Максимальное рабочее давление в обслуживаемой системе – 10 бар.

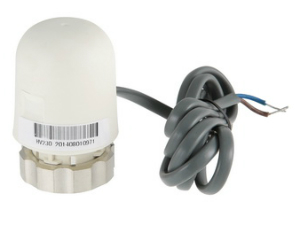

(VT.TE3042.0) Импульсный сервопривод для автоматического управления радиаторным или коллекторным термостатическим клапаном систем водяного отопления (теплого пола и др.) и охлаждения зданий по сигналу от термостата, датчика или контроллера. Действие основано на расширении жидкости в сильфоне при протекании электрического тока через встроенный нагревательный элемент. Нормально закрытый. Напряжение питания – 220 или 24 В. Резьба присоединения сервопривода к клапану – М30 x 1,5.
