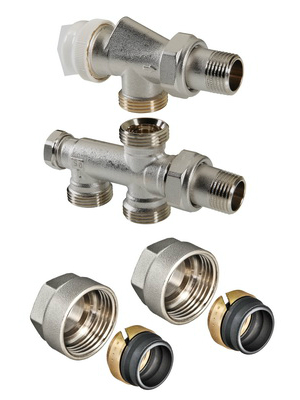

VT.225K.N) Предназначен для организации бокового подключения радиатора при горизонтальной (нижней) трубной разводке. Включает четырехходовой клапан (блок нижнего подключения) VT 225, который снабжен встроенным настроечным клапаном, позволяющим осуществить гидравлическую балансировку системы. Выпускается в исполнении для одно- (50 %) и двухтрубных (100 %) систем. В первом случае клапан имеет байпас, по которому часть теплоносителя возвращается в систему, минуя отопительный прибор. Резьба присоединений – наружная. Диаметр патрубка для подключения к радиатору – 1/2". Подключение труб – по стандарту «евроконус», 3/4". Рабочая температура – до 120 °С, давление – до 10 бар. Кроме блока нижнего подключения VT 225, данный комплект включает в себя термостатический клапан VT 180 с колпачком ручной регулировки, а также два фитинга VT 4430 для присоединения перемычки. Стальную трубку VT AD 304 и фитинги для подключения труб системы отопления (для пластиковых труб – VT 4410, металлополимерных – VT 4420, медных – VT 4430) нужно заказывать отдельно.

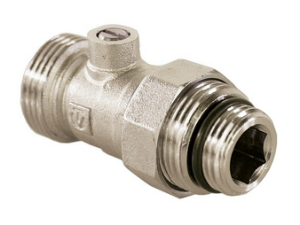

(VT.345R.N) Кран для нижнего подключения отопительных приборов (алюминиевых и биметаллических радиаторов) с отличным от 50 мм межосевым расстоянием присоединительных патрубков. Клапан снабжен регулировочными вентилями с функциями настройки расхода теплоносителя и перекрытия потока. Резьба патрубков для присоединения труб – наружная, 3/4", под фитинг стандарта «евроконус». Патрубки для подключения к радиатору – с накидной гайкой, резьба – внутренняя, 3/4", стандарта «евроконус». В комплекте – самоуплотняющиеся переходники на наружную резьбу диаметром 1/2" VT.AVK01. Рабочая температура – до 120 °С, давление – до 10 бар

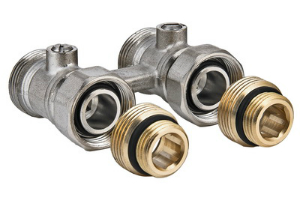

(VT.345K.N) Н-образный клапан, предназначенный для нижнего подключения отопительных приборов при расположении присоединительных патрубков с межосевым расстоянием 50 мм. Модификация для двухтрубных систем отопления. Клапан снабжен регулировочными вентилями с функциями настройки расхода теплоносителя и перекрытия потока. Резьба патрубков для присоединения труб – наружная, 3/4", под фитинг стандарта «евроконус». Патрубки для подключения к радиатору – с накидной гайкой, резьба – внутренняя, 3/4", стандарта «евроконус». В комплекте – самоуплотняющиеся переходники на наружную резьбу диаметром 1/2" VT.AVK01. Рабочая температура – до 120 °С, давление – до 10 бар. Применение узла позволяет выполнить подключение радиатора компактно, эстетично и быстро.

(VT.022.N) Предназначен для одноточечного подключения радиатора к системе водяного отопления. Циркуляция теплоносителя в отопительном приборе обеспечивается введением в нижний коллектор зонда, который «разносит» прямой и обратный потоки по длине радиатора. Узел выпускается в исполнении для одно- (50 %) и двухтрубных (100 %) систем. В первом случае он имеет встроенный байпас, по которому часть теплоносителя возвращается в систему, минуя отопительный прибор. Регулирование расхода теплоносителя через радиатор – ручным клапаном вертикальной компоновки. Рабочая температура – до 120 °С, давление – до 10 бар. Резьба присоединений – наружная. Диаметр патрубка для подключения к радиатору – 1/2". Подключение труб – по стандарту «евроконус», 3/4".

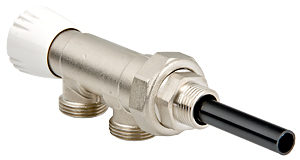

VT.025.N) Предназначен для одноточечного подключения радиатора к системе водяного отопления. Циркуляция теплоносителя в отопительном приборе обеспечивается введением в нижний коллектор зонда, который «разносит» прямой и обратный потоки по длине радиатора. Узел выпускается в исполнении для одно- (50 %) и двухтрубных (100 %) систем. В первом случае он имеет встроенный байпас, по которому часть теплоносителя возвращается в систему, минуя отопительный прибор. Регулирование расхода теплоносителя через радиатор – ручным клапаном горизонтальной компоновки. Резьба присоединений – наружная. Диаметр патрубка для подключения к радиатору – 1/2". Подключение труб – по стандарту «евроконус», 3/4". Рабочая температура – до 120 °С, давление – до 10 бар.

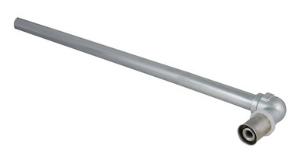

(VTm.281.N) Угловой пресс-фитинг с хромированной медной трубкой (наружный диаметр – 15, толщина стенки – 1 мм) для подключения отопительного прибора к разводке из металлополимерных труб.

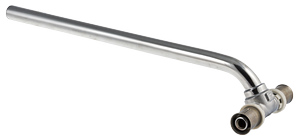

(VTm.282.N) Пресс-фитинг – тройник с хромированной медной трубкой (наружный диаметр – 15, толщина стенки – 1 мм), предназначенный для подключения отопительного прибора к разводке из металлополимерных тру

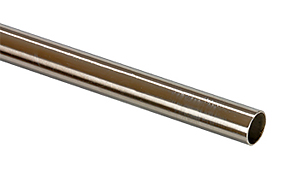

(VT.AD304.0) Соединительная трубка узла для нижнего подключения радиатора с боковым расположением присоединительных патрубков. Выполнена из нержавеющей стали. Диаметр – 15 мм, длина – 1 метр.

1

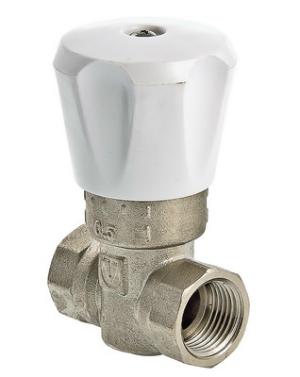

(VT.004.N) Проходной ручной регулирующий клапан с функцией предварительной настройки КРДП 11Б25бк. Конструкция клапана полностью исключает возможность вмешательства пользователя в монтажную настройку (она может производиться только на «сухом» стояке). Корпус и пробка клапана выполнены из латуни марки CW617N, никелированы, сальниковый узел – из тефлона. Кран ремонтопригоден. Максимальная рабочая температура теплоносителя – 150 °С, максимальное рабочее давление – 16 бар. Резьба присоединения – внутренняя/внутренняя.

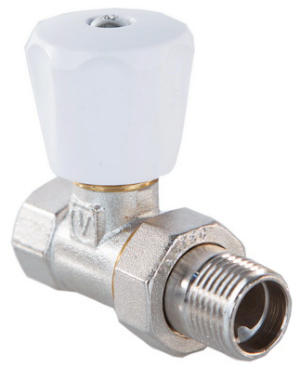

(VT.008.LN) Прямой компактный (облегченный) радиаторный клапан. Основное назначение – ручное плавное регулирование расхода теплоносителя через отопительный прибор. При замене регулировочной ручки на защитный колпачок может использоваться в качестве настроечного клапана. Наличие полусгона позволяет монтировать и демонтировать клапан без демонтажа трубопровода. Ремонтопригодный. Рабочая температура – до 110 °С, давление – до 10 бар. Резьба присоединений – внутренняя/наружная.
